UART của dspic30f6014a.

Em xin hỏi module uart của dspic30f6014a có điểm gì khác nhau rất rất cơ bản so với con 30f4012 trong các bài viết của anh Nam hay không? Tại vì em viết nghĩ không có gì sai nhưng nó lại không bao giờ truyền đúng được.
Chương trình em chỉ đơn giản như thế này: Truyền 1 số 8 bit lên máy tính(ở đây là số 0x31). Trên máy tính nhận và hiển thị ra lại. Em sử dụng thạch anh ngoài 7.3728M (mà có sử dụng thạch anh nội cũng sai luôn).
Chương trình trên dspic.

Code:

#include "p30f6014a.h"

        _FOSC(CSW_FSCM_OFF & XT_PLL4);                //Clock = 29.4912 MHz

        _FBORPOR(MCLR_EN & PBOR_OFF);

        _FWDT(WDT_OFF);

        _FGS(CODE_PROT_OFF);



void Init_Uart1_module(void);



int main(void){

        Init_Uart1_module();

        U1TXREG=0x31;

        while(1){};

}



void Init_Uart1_module(void){

        U1MODE = 0x8000; //Main I/O, 8-bit, no parity, 1 stop bit

        U1STA  = 0x0400; //bit10=UTXEN cho phep phat ky tu

        U1BRG  = (((7372800/9600)/16)-1);        //9600 bps @ Fcy = 29.4912 M

}

Chương trình trên không báo lỗi gì hết. Truyền rất ổn định lên máy tính nhưng ngặt nổi giá trị ổn định đó lại là giá trị sai.
Còn chương trình trên máy tính đã thử chạy rất tốt (khi nối 2 chân 2 3 cổng COM với nhau. Em đoán là do thạch anh làm tốc độ baud ko đồng bộ giữa dspic và máy tính. Nhưng lại thấy ko có gì không đồng bộ ở đây.
Chương trình trên máy tính

Code:

Private Sub Form_Load()

MSComm1.CommPort = 5 'khai bao cong COM

If MSComm1.PortOpen = True Then

MSComm1.PortOpen = False 'Neu cong COM mo thi dong lai

End If

MSComm1.Settings = "9600,N,8,1" 'Thiet lap cac thong so truyen thong

MSComm1.RThreshold = 1 ' cu nhan duoc 2 byte thi nhay vao ngat

MSComm1.InputLen = 0 ' moi lan doc se doc toan bo vung dem

MSComm1.InBufferCount = 0 ' xoa bo dem nhan

txtreceive1.Text = ""

MSComm1.InputMode = 1 ' doc du lieu len dang binary

MSComm1.PortOpen = True

End Sub



Private Sub MSComm1_OnComm()

Dim buffer() As Byte

If MSComm1.CommEvent = comEvReceive Then

   buffer = MSComm1.Input

   txtreceive.Text = Hex(buffer(0))

End If

End Sub

Kết quả truyền số 0x31 lên máy tính thì bị "nhận nhầm" thành 0x67.
Mong mọi người giúp đỡ.

Có vẻ như baudrate thì đúng, nhưng logic bị đảo. Bạn có dùng một vi mạch tương tự như MAX232 giữa dsPIC và máy tính chứ? Nếu có thì bạn kết nối như thế nào?

Trong phần chú thích của bạn, Fcy = 7.3728M chứ không phải là 29.4912 M.

Thân,

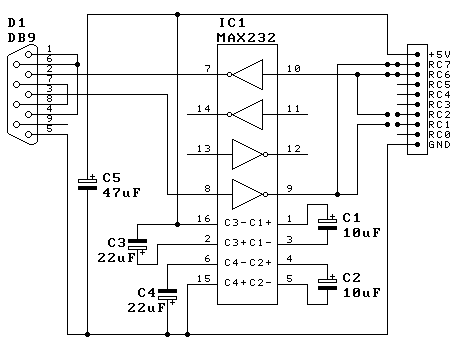

Em dùng Max232. Sơ đồ mắc mạch của theo sơ đồ mà Nigel nối kết máy tính với PIC6F877A (em đã từng làm với PIC6F877A theo sơ đồ này, chạy rất tốt). Bây giờ chỉ thay 2 chân truyền nhận của 16F877A thành 2 chân truyền nhận của dsPIC ( U1TX và U1RX).
http://www.winpicprog.co.uk/graphics/serial.gif

Còn việc chú thích thì em nhầm. hehehe

Em đã thử đủ mọi cách, kiểm tra lại mạch, thay lại thạch anh, vẫn ko thấy gì sai. Nó truyền rất ổn định các giá trị sai. cứ 0x31 thì ra 0x67, 0x34 thì ra 0x19, 0x01 thì ra 0x1F. Chưa có lần truyền nào sai cả. Chắc chắn phải có một lý do gì khác ở đây.
Mong mọi người có kinh nghiệm giúp đỡ. Còn chưa tới nữa tháng nữa là bảo vệ luận văn rồi.
Cảm ơn rất nhiều.

Trích:

Nguyên văn bởi uydanh (Post 21513)

Để kiểm tra xem phía dsPIC chạy đúng hay sai, bạn có thể dùng HyperTerminal hay phần mềm tương tự để thử. Bạn đã thử truyền một giá trị đã biết nào đó (ký tự 'A' chẳng hạn) từ dsPIC đến một terminal chưa?

Trước đó, bạn nói rằng phần mềm của bạn chạy tốt bằng cách nối chân 2 và 3 của cổng COM với nhau. Tôi cho rằng vẫn có khả năng chương trình của bạn hiểu sai logic, nhưng tự bản thân nó truyền cho nó thì lại hiểu đúng.

Thân,

Em đã thử truyền lên Hyperterminal. Kết quả truyền sai hoàn toàn giống như truyền lên VB.

Trích:

Nguyên văn bởi uydanh (Post 21526)

Em đã thử truyền lên Hyperterminal. Kết quả truyền sai hoàn toàn giống như truyền lên VB.

Bạn có cách nào kiểm tra tốc độ xung clock của bạn không? Xuất một tín hiệu có tần số khoảng vài kHz và dùng dao động ký, hay xuất LED ở tần số chính xác 1 Hz, đếm khoảng vài mươi chu kỳ, và so sánh với đồng hồ.

Thân,

Hôm nay đúng là một ngày cười ra nước mắt. Trên không sai ( máy tính), dưới (vi điều khiển) cũng không sai mà sai cái ở giữa ( USB2COM).
Có ai ngờ sợi dây mua mất 8$ mà nó lại bị hư, dữ liệu đi qua nó là bị đổi mức logic.
Đúng là quá hài hước.
Em cảm ơn anh Nam đã nhiệt tình giúp em.
