PICCard 2006

[falleaf]

Đây là một thiết kế có thể nói là đã rất cũ mà F đề xướng, nhóm picvietnam HCMC năm 2006 do picvendor thực hiện.

Sản phẩm này là một sản phẩm tích hợp đơn giản và gọn nhẹ, có thể sử dụng với chuẩn ICSP-BLD của picvietnam để nạp, hoặc có thể sử dụng với PICKit 2 để nạp và cũng có thể sử dụng với Tiny Bootloader để nạp.

Ngoài ra, có hai hàng chân, cho phép sử dụng với toàn bộ các dòng PIC16 và PIC18 có 28 chân và 40 chân.

Với thiết kế này, các bạn hoàn toàn có thể linh động sử dụng và phát triển ứng dụng với PIC.

Giá của bo mạch này là 50.000 VND. Tên sản phẩm PICCard 2006.

Lưu ý: Trên bo mạch in vẫn còn để trang web là www.vietnamelectronics.com
Hiện nay trang web này không còn được sử dụng. Điều này hoàn toàn không quan trọng, nhưng đây là ghi chú để các bạn tham khảo.

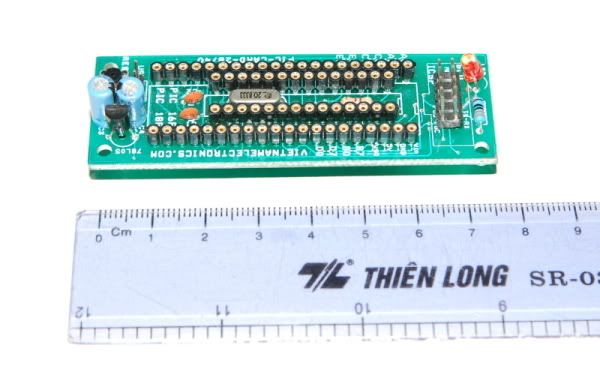

PICCard 2006: nối chân ra ngoài theo từng PORT, có thể sử dụng cùng một PICCard cho nhiều mạch phát triển khác nhau.

PVN ICSP-BLD: Tiêu chuẩn do picvietnam đề ra nhưng chưa được hướng ứng nhiều

Các PORT của PICCard 2006 đã nối bên phải là PORTB, PORTD, bên trái là PORTA, PORTE, PORTC. Ngoài ra đã có 78L05 cấp nguồn, do vậy nguồn vào có thể dùng nguồn 5 - 12VDC tuỳ ý. Có nút RESET. Đây là một mạch chạy hoàn chỉnh. Chân cắm phía dưới đúng theo chuẩn PDIP600 nên có thể cắm vào ZIP40 hoặc cắm vào test board tuỳ ý.

Phía trên là chuẩn cắm ICSP-BLD, có thể cắm PICKit2 và Tiny Bootloader.

** Đây là sản phẩm mang tính chất creative, nhưng bây giờ mới mang ra để bán vì thấy rằng nó thực sự có ích, và thấy rất nhiều người hỏi mua, nhưng chẳng biết bán thế nào

Chúc vui
