Tìm người làm bài tập thực hành: Bộ ĐK PID động cơ DC

[tinhthanthep]

Bạn dùng nguồn máy tính mà thử. Nguồn máy tính công suất tới 250W hoặc 300W, điện áp thì có nấc 5V và 12V. Trước khi cắm vào nguồn máy tính bạn nên đo qua điện trở của động cơ. Nếu thấy điện trở bé quá thì mắc nối tiếp một con điện trở công suất hoặc biến trở công suất để hạn dòng chạy qua động cơ.

[bluepine]

À quên nữa, mấy cái tải của bọn em làm bằng sắt đó anh F, sơn màu đỏ lên cho đẹp thôi.
mến

[hoanf]

Hi chào buổi tối

Bọn mình cũng xin chia sẻ luôn quá trình tiến hành làm mô hình cho các bạn quan tâm.

Trước tiên bọn mình đến tiệm của anh Falleaf chỉ bữa trước mua động cơ (ở đó có 2 cái và tụi mình đã mua một cái, cái kia cũng xịn kô biết giờ còn ở đó kô ).
Kế đến tụi mình đi mua cục sắt làm tải. Cái này mua trên đường Tạ UYÊN (hỏi chợ sắt chỗ nào người ta chỉ cho, bọn mình mua 8K một kg).
Hihi sau đó tất nhiên là việc tìm một tiêm tiện để tiện cục tải và làm đế động cơ. Bọn mình làm việc này trên tiệm ở đường Vĩnh Viễn (đoạn cắt với Nguyễn Tiểu La mất 50K). Giai đoạn này cũng nên mua các phụ kiện như ốc vít, bulong ... trước vì đến đó thường là họ kô có.
Còn về phần meka đang kiếm chỗ.Hi vọng mai kiếm được và sẽ nói cho mọi người và đưa luôn phần giá cả.

Nói chung chỗ chúng mình mua khá gần Nhật Tảo. Các bạn có thể đi một buổi là mua đủ các đồ cần thiết (chỉ mất thời gian đi mua động cơ thôi )

Hi vọng người nào có kinh nghiêm hoặc có chỗ nào hay hơn thì đưa lên cho mọi người tham khảo.

Chúc ngủ ngon
hoanf

[nguyenducthuan]

Hay quá các bác ơi!Em cũng muốn tham gia vào đề tài này,vì thấy ý tương này cũng đc .Chắc chắn là có nhiều thú vị rất mong su hỗ trợ từ diễn đàn

[falleaf]

Nguyên văn bởi nguyenducthuan

Hay quá các bác ơi!Em cũng muốn tham gia vào đề tài này,vì thấy ý tương này cũng đc .Chắc chắn là có nhiều thú vị rất mong su hỗ trợ từ diễn đàn

Bạn hoàn toàn có thể tham gia, và hãy đọc lại từ những luồng đầu tiên, và bắt đầu thiết kế mô hình nhé.

Chúc vui

[scentoflove]

Sau 3 ngày chiến đấu với encoder cuối cùng mới có được động cơ TRE (tamagawa) để tham gia
Type 1981N56E8
Encoder 1000xung
Rated voltage 32V, rated curent 4.5A.
datasheet đã up ở trên

Mấy cục tải thì em củng đã làm rồi kích thước 50*50*30 mm, làm bằng sắt.
Hình ảnh thì mọi người cho khất tới chủ nhật sẽ up lên (ko thể online 2 ngày buồn quá hic hic)

Về vấn đề opto em coi datasheet thi con P521 (datasheet LP521) thì reponse rise time là 4us và reponse fall time là 3us -> tần số cao nhất là 140Khz ko hiểu sao mọi người lại nói ko đáp ứng kịp (thực tế em đã đk vị trí 1 động cơ 396 xung 100W dùng opto p521 trong mạch FET_Relay tần số PWM là 19.53KHz thì vẩn đáp ứng tốt)

Nghiêm 79/H4 Âu Cơ P14 Q11 Tp HCM. Nếu đươc thì anh F gửi cho em con LMD18245 thay cho gửi PIC (kiếm con này mấy ngày rồi mà ko có)

[falleaf]

Nguyên văn bởi scentoflove

Nghiêm 79/H4 Âu Cơ P14 Q11 Tp HCM. Nếu đươc thì anh F gửi cho em con LMD18245 thay cho gửi PIC (kiếm con này mấy ngày rồi mà ko có)

Anh không có con này. Em thử liên hệ batbatdieu để mua, hoặc liên hệ với anh BA, anh BA có mấy con điều khiển động cơ hoặc sẽ giới thiệu cho em vài con.

Chúc vui

[namqn]

Nguyên văn bởi scentoflove

Về vấn đề opto em coi datasheet thi con P521 (datasheet LP521) thì reponse rise time là 4us và reponse fall time là 3us -> tần số cao nhất là 140Khz ko hiểu sao mọi người lại nói ko đáp ứng kịp (thực tế em đã đk vị trí 1 động cơ 396 xung 100W dùng opto p521 trong mạch FET_Relay tần số PWM là 19.53KHz thì vẩn đáp ứng tốt)

Không tính vậy được đâu em, vì chưa tính thời gian trễ vào (cũng khoảng vài us cho ton và toff). Nếu tính theo kiểu của em thì tín hiệu 140 kHz đó đâu có điều rộng được, vì chỉ vừa đủ thời gian lên và xuống, làm gì có thời gian ở mức cao nhiều để mà điều chỉnh. Thực tế nếu chỉ dùng 20 kHz (chu kỳ bằng 50 us) thì chúng ta cũng nên có tổng thời gian trễ và lên/xuống không lớn hơn 10 us, như vậy cũng đã mất đi 20% khoảng điều chỉnh khả dĩ.

Thân,

[sphinx]

Nguyên văn bởi scentoflove

Về vấn đề opto em coi datasheet thi con P521 (datasheet LP521) thì reponse rise time là 4us và reponse fall time là 3us -> tần số cao nhất là 140Khz ko hiểu sao mọi người lại nói ko đáp ứng kịp (thực tế em đã đk vị trí 1 động cơ 396 xung 100W dùng opto p521 trong mạch FET_Relay tần số PWM là 19.53KHz thì vẩn đáp ứng tốt)

Tốt hở
Đo xung bằng Oscilo chưa? Thử đo xem nếu băm ở 20k thì xung ra phía sau con opto có dạng gì nhá

PWM ở 20k, nếu băm 8 bít thì con opto cần đáp ứng được tần số 20kHzx256, bằng bao nhiêu ý nhỉ

[mechatronic]

Hay quá, bọn em cũng đã làm một cái điều khiển động cơ này, nhưng ko làm phần đế (lười quá ). Xin mạo muội đưa trước cho các bác xem mô hình (bọn em quay lại bằng điện thoại - có 4 M thôi à )
http://haminhtranhanh.googlepages.com/21062006036.mp4
Còn đây là cái giao diện chương trình:
http://haminhtranhanh.googlepages.com/giaodien.JPG
Cái này bọn em làm rồi mang đi báo cáo, nhưng cái động cơ encoder lởm, nên em mang về định làm tiếp cho ok hoàn toàn thì thôi. Em sẽ làm lại cái mô hình giống mấy bác (cho em xem cái mẫu với) và xem lại phần giao tiếp (lúc đúng lúc ko - nếu may mà đúng thì nó sẽ vẽ cái đồ thị rất đẹp - phần này dùng để kiểm tra mình điều khiển có đúng ko). Hy vọng trong 2 tuần tới sẽ sớm đưa lên cho các bác.
Động viên em cái xem nào

[falleaf]

Nguyên văn bởi mechatronic

Hay quá, bọn em cũng đã làm một cái điều khiển động cơ này, nhưng ko làm phần đế (lười quá ). Xin mạo muội đưa trước cho các bác xem mô hình (bọn em quay lại bằng điện thoại - có 4 M thôi à )
http://haminhtranhanh.googlepages.com/21062006036.mp4
Còn đây là cái giao diện chương trình:
http://haminhtranhanh.googlepages.com/giaodien.JPG
Cái này bọn em làm rồi mang đi báo cáo, nhưng cái động cơ encoder lởm, nên em mang về định làm tiếp cho ok hoàn toàn thì thôi. Em sẽ làm lại cái mô hình giống mấy bác (cho em xem cái mẫu với) và xem lại phần giao tiếp (lúc đúng lúc ko - nếu may mà đúng thì nó sẽ vẽ cái đồ thị rất đẹp - phần này dùng để kiểm tra mình điều khiển có đúng ko). Hy vọng trong 2 tuần tới sẽ sớm đưa lên cho các bác.
Động viên em cái xem nào

Bạn xem lại các bài đầu, có một cái hình F giới thiệu để làm mô hình, vẽ bằng ppt. Hiện nay mới có 1 bạn làm xong mô hình, và đang phải sửa chữa lại. Ai muốn bắt đầu tham gia, đều có thể bắt đầu làm, vì có các bạn làm trước, sai rồi sửa, nhìn rồi thấy, nên các bạn làm sau có thể làm nhanh hơn. Nói tóm lại, cứ miễn theo kịp thì cứ theo lúc nào cũng được, vì mục tiêu dự án này sau khi làm xong, sẽ có các báo cáo tổng hợp, khi đó, những người không theo dự án này cũng có thể bắt chước làm theo.

Chúc vui

[falleaf]

Gửi một cái slide tiếp theo về động cơ để các bạn xem thêm về động cơ. Những tài liệu tham khảo không giải thích. Mọi vấn đề sẽ được đề cập trong quá trình làm.

Chúc vui

[falleaf]

F sực nhớ ra một ý tưởng như thế này mà quên không nói, mọi người có thể thử làm nhé.

Chúng ta thường bàn những chuyện rất xa xôi, nhưng lại quên một cái điểm rất cơ bản và rất quan trọng, đó là nguồn.

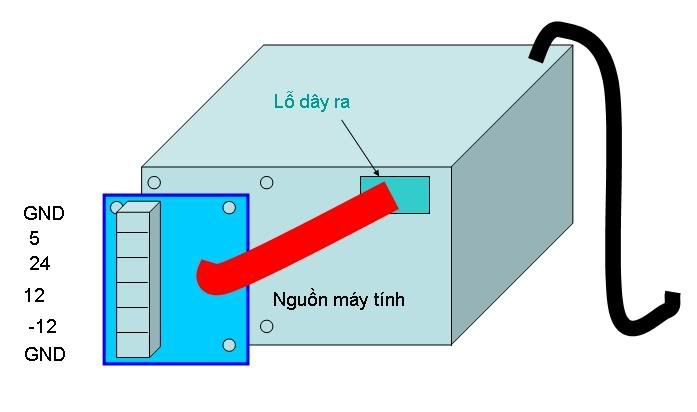

Vậy tại sao các bạn kô thử thiết kế một cái nguồn kiểu như thế này. Thực chất là chỉ thêm một chút thôi, các header, connector. Trên nguồn đã có sẵn 5V và 12V, nguồn công suất khá ổn định cho việc thí nghiệm. Bạn nào thiết kế tốt thì thiết kế luôn cái -12V, và 24V để khoan một cái lỗ và cắm vào cái nguồn, như một cái board để ở ngoài. Board mạch máy tính cũ có rất nhiều, tháo cái đầu cắm luồng không phải khó, mà cũng chẳng cần, các bạn hàn trực tiếp vào cái board luôn.

Như vậy, tự nhiên các bạn đã biến cái nguồn máy tính với giá chỉ có 30K thành một cái nguồn thí nghiệm hơi bị ngon lành.

Bạn nào giỏi về điện tử, xin thiết kế luôn phần -12V và 24V. Sau này chúng ta sẽ thiết kế nó thành cái chuẩn nguồn thí nghiệm của picvietnam chẳng hạn.

Mọi người sau này, chỉ cần đi mua cái nguồn cũ 30K về, gắn cái board của chúng ta lên, lập tức có một cái nguồn thí nghiệm gọn gàng, đủ tiêu chuẩn để thí nghiệm.

Vậy nhé, ai thiết kế tốt, picvietnam xin đặt mua cái sản phẩm này để khích lệ tinh thần làm việc của các bạn. Chỉ cần làm những cái rất đơn giản mà hữu ích cho mọi người là được.

Chúc vui.

[sphinx]

Nguyên văn bởi falleaf

Chúng ta thường bàn những chuyện rất xa xôi, nhưng lại quên một cái điểm rất cơ bản và rất quan trọng, đó là nguồn.

cái này rất đúng . Khó khăn nhất là kiếm được cái nguồn 24V (hoặc hơn) có công suất đủ lớn (tầm 100W) để chạy con động cơ! Nguồn máy tính lo được cái vụ 12V nhưng 24V thì chịu!

Nếu sử dụng biến thế với mạch cầu thì cái biến thế nó sẽ to đùng và tất nhiên nếu không là nguồn ổn áp thì điện áp vào sẽ phụ thuộc vào điện lưới. Điện lưới không ổn định thì toi!

Ngay trước lười làm nguồn thế là dùng luôn 2 em ắcquy

[bluepine]

Chào mọi người, từ đề nghị của anh F tớ nghĩ ra một cách để tạo nên nguồn có điện áp cao từ bộ nguồn máy tính 12V bằng cách dùng hai mạch opamp khuếch đại đảo pha nối tiếp nhau, tuy nhiên đây mới là tính toán trên lí thuyết thôi còn thực tế tớ chưa làm thử bao giờ .Mời mọi người cùng cho ý kiến để ta có được bộ nguồn thí nghiệm hiệu quả nhé.
