pic32/dspic33f/pic24 prokit and pickit2(full)

**dspic4011** · 27-08-2008, 12:40 AM

Chào mọi người.
Hiện microchip đã có bán pic32 rồi, và nhiều bạn cũng đã và đang nghiên cứu dòng pic32 này rồi. Để phục vụ việc nghiên cứu của các bạn được dễ dàng hơn. Mình đã thiết kế 1 kit dành cho dong pic32 này. Kit cũng sử dụng được cho dspic33f và pic 24 nữa(loại 100 pin).
Kit gồm những tính năng cơ bản và nâng cao.
- 8 led đơn
- 1 lcd 16x2.
- 2 triết áp adc.
- 6 button ex-int
- ds18b20 cảm biến nhiệt.
- 1 loa nhỏ.
- usart(max3232).
- spi ethernet controller enc28j60.
- spi eeprom 25lc512.
- spi mmc or sd card.
- i2c real time pcf8583.
- i2c eeprom 24lc256.
- mcp2551 can driver(chỉ dùng cho dspic33).
- max458 mod bus (dùng cho pic32).
- lin bus (mcp2021).
Bộ nguồn được thiết kế(dc-dc) làm kít hoạt động tốt ổn định. Đặc biệt quan trong trong giao tiếp với enc28j60.
Kít thiết kế để dán pic lên board hoặc gắn trên adapter.

Sau đây là 1 số hình ảnh về kít.

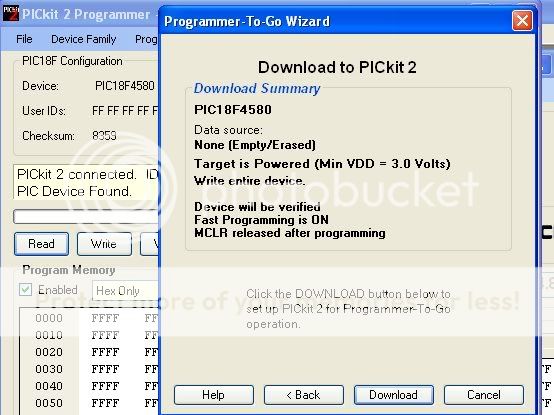

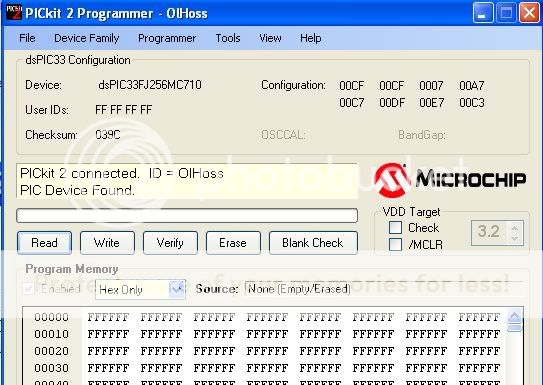

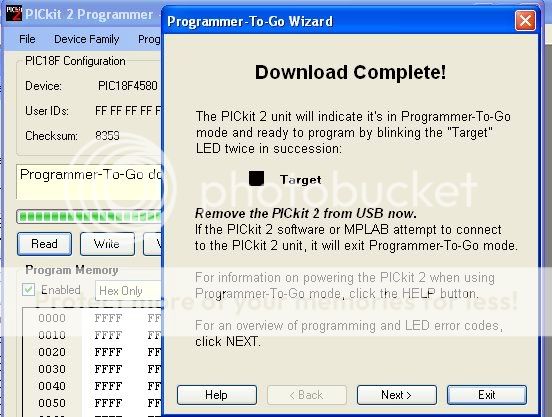

Kèm theo đó mình cũng đã hoàn tất pickit2(full). Boa gồm đầy đủ mọi tính năng như kit chính hãng nhưng ko có vỏ hộp và made in Vietnam. Nạp tốt cho pic 5V và pic 3v3 dspic33f và pic32 nạp hết. Chế độ program-to-go chạy rất tốt.

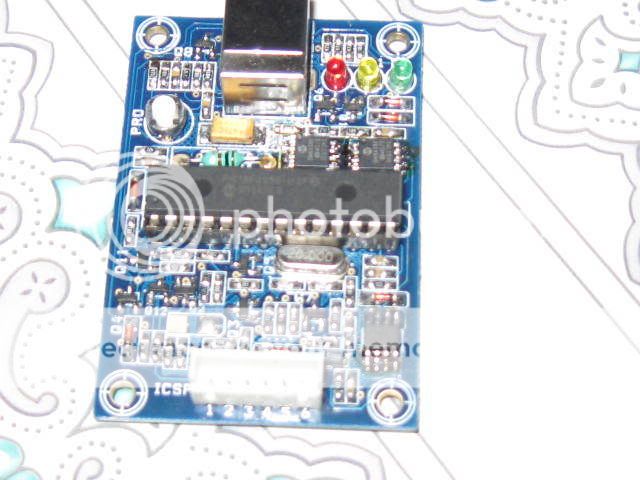

Đây là 1 số hình ảnh về pickit2.

Hiện tại pic32 kit đã hoàn tất đầu tháng 9 sẽ có để phục vụ các bạn nếu bạn có nhu cầu sử dụng vui lòng lien hệ đặt hàng trước để có giá ưu đãi.
Pickit 2 đã sẵn sàng phục vụ các bạn rồi giá bán là 350k/kit bao gồm đầy đủ cable usb cd software và hướng dẫn sử dụng.
email: dspic30f4011microcontroller@yahoo.com.vn
Rất cám ơn các bạn đã wan tâm đọc tin.

**lcd_amptech** · 27-08-2008, 11:14 AM

Chào bạn, mình cũng mới bắt đầu nghiên cứu về PIC32. Mình sử dụng con PIC32MX340F128L hàn lên board mạch test ũi thủ công, chân linh kiện này nhỏ quá nên board mình hàn bị hư rất nhiều. Mình thấy cái kít thực hành bạn làm rất bổ ích cho với người bắt đầu như mình, mình sẽ ý kiến Cty xin mua về để test thử nghiệm không biết giá bạn bán bao nhiêu một cái.

Tiện đây cho mình hỏi bạn một câu nhá.
Mình xài con PIC32MX340F128L hàn lên board test để thử nghiệm, nhưng PICKIT2 không thể detect được con này. Bạn đã có kinh nghiệm làm broad PIC32 rồi, vậy bạn có thể xem giúp mình xem có bị sai chỗ nào không nhé. Mình đấu dây như sau:

PICKIT2------------PIC32MX340F128L
1:MCLR------------13:MCLR
2:VDD------------- Nối với tất cả các chan VDD và chân AVDD
3:GND-------------Tất cả các chân VSS và chân AVSS
4:PGD-------------25:PGD1
5:PGC-------------24:PGC1

Ngoài ra, chân 86:ENVREG nối VDD và chân 85:Vcap/Vddcore nối tụ 10uF với Vss.

Mong hồi âm của bạn, Cảm ơn nhiều!

**lcd_amptech** · 27-08-2008, 11:22 AM

Mình sài phần mềm PICKIT2 version 2.52 đã hổ trợ con PIC32MX340F128L

**dspic4011** · 27-08-2008, 04:18 PM

Trích:

Nguyên văn bởi lcd_amptech

Chào bạn, mình cũng mới bắt đầu nghiên cứu về PIC32. Mình sử dụng con PIC32MX340F128L hàn lên board mạch test ũi thủ công, chân linh kiện này nhỏ quá nên board mình hàn bị hư rất nhiều. Mình thấy cái kít thực hành bạn làm rất bổ ích cho với người bắt đầu như mình, mình sẽ ý kiến Cty xin mua về để test thử nghiệm không biết giá bạn bán bao nhiêu một cái.

Tiện đây cho mình hỏi bạn một câu nhá.
Mình xài con PIC32MX340F128L hàn lên board test để thử nghiệm, nhưng PICKIT2 không thể detect được con này. Bạn đã có kinh nghiệm làm broad PIC32 rồi, vậy bạn có thể xem giúp mình xem có bị sai chỗ nào không nhé. Mình đấu dây như sau:

PICKIT2------------PIC32MX340F128L
1:MCLR------------13:MCLR
2:VDD------------- Nối với tất cả các chan VDD và chân AVDD
3:GND-------------Tất cả các chân VSS và chân AVSS
4:PGD-------------25:PGD1
5:PGC-------------24:PGC1

Ngoài ra, chân 86:ENVREG nối VDD và chân 85:Vcap/Vddcore nối tụ 10uF với Vss.

Mong hồi âm của bạn, Cảm ơn nhiều!

Bạn vui lòng liên hệ vào hộp mail để xác nhận thông tin bạn muốn đặt hàng(số lượng bao nhiêu board sử dụng chip j) mình sẽ báo giá cho bạn. Vì mình cần biết số lượng người đặt hàng đề còn đặt mua linh kiện và tinh toán giá bán hợp lý.

Kít của mình cũng kết nối như bạn thôi nhưng của mình xài con PIC32MX360F512L bạn nên xem lại mạch in mình làm vì mình thấy bạn kết nối như vậy la hoàn toàn đúng.

**lcd_amptech** · 28-08-2008, 11:26 AM

@dspic4011

Mình đã gởi mail cho bạn rồi, bạn vui lòng check mail nhé.

**igbt** · 06-09-2008, 01:57 PM

Chờ mãi mà chẳng thấy hồi âm của bác dsPIC4011 về KIT. Hay trục trặc gì đây?

**dspic4011** · 08-09-2008, 03:59 PM

Trích:

Nguyên văn bởi igbt

Chờ mãi mà chẳng thấy hồi âm của bác dsPIC4011 về KIT. Hay trục trặc gì đây?

dspic4011 kit đã hoàn tất, bạn muốn mua vui lòng liên hệ wa email.

**dspic4011** · 10-09-2008, 10:09 PM

Chào mọi người!
Sau 1 thời gian thiết kế thử nghiệm và hiện tại kit dspic4011 đã hoàn tất. Bạn nào có nhu cầu mua kit vui lòng liên hệ đặt mua wa email: dspic30f4011microcontroller@yahoo.com.vn
Hiện tại có 4 option cho các bạn chon lựa.
1). Kít hoàn chỉnh có giá 1.000.000 vnd.
2). Kít ko có dspic4011 và lcd có giá 850.000 vnd.
3). Kit ko có l289, l297 và lmd18200 có giá 850.000 vnd.
4). Kít ko có dspic4011, lcd l289, l297 và lmd18200 có giá 700.000vnd
Ngoài ra nếu bạn mua pickit2(full) cùng với kít thì pickit2 có giá 300.000vnd. Pickit2 bán lẻ có giá 350.000vnd.
10 kit đầu tiên được giảm giá 100.000vnd cho mỗi option. Các bạn nhanh tróng đặt mua để nhận được giá ưu đãi này. Ngày 30/9/2008 sẽ kết thúc khuyễn mại này.

**igbt** · 12-09-2008, 10:53 PM

Ko biết có bác nào đã kiểm nghiệm sản phẩm này chưa? Thực hư ra sao?

**dspic4011** · 13-09-2008, 12:15 AM

Trích:

Nguyên văn bởi igbt

Ko biết có bác nào đã kiểm nghiệm sản phẩm này chưa? Thực hư ra sao?

Để cảm nhận 1 sự việc bạn cần dùng các giác quan.
1). Tai nghe.
2). Mắt thấy.
3). Tay sờ.
................................

Hiện tại mình chỉ có thể cho bạn cảm nhận về sản phẩm này bằng 2 giác wan đầu tiên còn cái thứ 3 "tay sờ" thì còn phụ thuộc vào bạn có muốn "sờ" nó ko nữa. Mình nói vậy chắc bạn cũng hiều ý mình muốn nói j rồi.
Chúc bạn và mọi người 1 ngày cuối tuần vui vẻ.

**Beginner** · 19-09-2008, 07:22 PM

1 cái kit thế này, không biết có đủ cd các schematic, code, hướng dẫn không bác nhỉ.

**dspic4011** · 28-09-2008, 08:44 PM

Hiện tại kit pic32 đã hoàn tất mọi thiết kế các bạn có nhu cầu đặt mua vui long lien hệ theo email: dspic30f4011micocontroller@yahoo.com.vn
Các bạn đặt mua sớ, dể có giá ưu đãi. kít có giá bán là 1,2tr vnd, Hiện tại giảm giá còn 1tr. Các bạn nhanh chân lên nhé số lượng có hạn, chỉ có 5 kit có giá 1tr thôi nhé.

**dspic4011** · 28-09-2008, 08:50 PM

Trích:

Nguyên văn bởi Beginner

1 cái kit thế này, không biết có đủ cd các schematic, code, hướng dẫn không bác nhỉ.

Kít có cd gồm đủ những j bạn muốn. Ngoài ra bạn còn được hỗ trợ từ mình khi tiếp cận pic nữa. giả đáp những thắc mắc của bạn.

**falleaf** · 29-09-2008, 01:53 PM

Hay phết, giờ nhiều người có thể làm mạch phát triển nội địa rồi. Các bạn làm việc rất nhanh. Nếu có thể bạn nên cung cấp một số tutorial ngắn với các chương trình mà bạn sử dụng, có thể sử dụng cho mạch demo của bạn, để mọi người cùng sử dụng theo.

Chúc vui.

**dspic4011** · 15-10-2008, 08:33 PM

Đây là hình ảnh hoàn thiện về kít và oha62n hướng dẫn sử dụng.
