Tìm người làm bài tập thực hành: Bộ ĐK PID động cơ DC

[sphinx]

Nguyên văn bởi namqn

nhưng nếu thị trường VN chỉ có mỗi con IR2110 thì đành phải dùng nó (dù rằng với bài toán của chúng ta mà dùng nó thì quá phí).
Thân,

Ở mình còn con IR2103 anh ạ, dưng mà giá vẫn thế trong khi con này kém hơn IR2110 rất nhiều, mạch ứng dụng IR2110 có thể serach ra rất nhiều, các bạn hãy tự tìm hiểu kĩ càng trước khi đặt các câu hỏi, cần tự thân vận động đã chứ.

Mạch ở trang ELM là lý tưởng nếu muốn chỉ sử dụng các linh kiện cơ bản.

[sonbk]

Nguyên văn bởi bluepine

chào mọi người, cảm ơn ý kiến của bác sphinx, mình sẽ thay con 74HC00, còn phần opto có bác nào có giải pháp vừa cách li mạch công suất với mạch điều khiển vừa đảm bảo đáp ứng tần số cao không.
mến

Chao!

O Nhat tao co ban con cach li quang toc do cao tich hop luon phan amplifier cho Transitor cong suat do (neu dung de dk cho FET hoac IGBT thi noi them 1 con dien tro 4k7 tu chan 5 xuong chan 7 cua no la OK). Gia la 10k/1con (Xem datasheet)

[namqn]

Mạch cầu H điển hình dùng IR2110, và các MOSFET kênh N. Các linh kiện chưa có giá trị vì sẽ tính toán sau.
http://www.picvietnam.com/download/u...ge4DCMotor.gif

Thân,

[namqn]

Nguyên văn bởi sonbk

Chao!

O Nhat tao co ban con cach li quang toc do cao tich hop luon phan amplifier cho Transitor cong suat do (neu dung de dk cho FET hoac IGBT thi noi them 1 con dien tro 4k7 tu chan 5 xuong chan 7 cua no la OK). Gia la 10k/1con (Xem datasheet)

Con này có thời gian trễ khá lớn (điển hình 2 us, tối đa 5 us), tuy thời gian lên/xuống có khá hơn (điển hình 0.2/0.1 us, tối đa 1 us). Dòng ra DC tối đa 0.5A, cũng có thể dùng được.

Rất cám ơn bạn đã cung cấp thông tin, bạn nào khác có những thông tin tương tự thì xin hãy post lên, chúng tôi xin chân thành cám ơn những đóng góp của các bạn.

Thân,

[scentoflove]

Theo mạch của anh namqn, nếu em đk bằng 2 PWM bù nhau thì em sẻ đưa PWM1 vào chân Q1 và Q4, PWM2 vào chân Q3 và Q2 (mạch của em vẽ thì IR2110 thứ nhất sẽ đk 1 chiều: đk 2 con MOSFET Q1 và Q4, con thứ hai sẽ đk chiều ngược lại Q3 và Q2 ->nên em mới đưa PWM1 vào cả 2 chân Hin và Lin của IR2110).

[namqn]

Nguyên văn bởi scentoflove

Theo mạch của anh namqn, nếu em đk bằng 2 PWM bù nhau thì em sẻ đưa PWM1 vào chân Q1 và Q4, PWM2 vào chân Q3 và Q2 (mạch của em vẽ thì IR2110 thứ nhất sẽ đk 1 chiều: đk 2 con MOSFET Q1 và Q4, con thứ hai sẽ đk chiều ngược lại Q3 và Q2 ->nên em mới đưa PWM1 vào cả 2 chân Hin và Lin của IR2110).

Điều khiển kiểu đó thì phạm vi điều khiển bị hẹp lại, vì dạng áp đặt vào động cơ là lưỡng cực (+V và -V). Anh đã nói ở post #17, của luồng này:
http://www.picvietnam.com/forum/showthread.php?t=436

Em cũng đã từng đọc luồng đó rồi mà.

Theo ý anh, với mạch anh đã post lên, chúng ta có thể điều chỉnh PWM đến gần 100% ở mỗi chiều. Giả sử chiều dương ứng với Q1 điều rộng xung, Q4 đóng (Q2 và Q3 ngắt), khi đó chiều âm ứng với Q2 điều rộng xung, Q3 đóng (Q1 và Q4 ngắt).

Với cách của em, PWM từ 0 đến cận 50% là chiều dương, và PWM từ trên 50% đến cận 100% là chiều âm, chẳng hạn.

Thân,

[scentoflove]

Em đọc bài đó của anh rồi, vì em chưa làm PWM theo 2 pha bù nhau nên em định làm theo cách đó, PWM từ 0-100% thì em đã làm cho đồ án của em với mạch FET_RELAY.

Em thấy trong mạch cũa anh chân mass của cầu H nên tách ra khỏi chân mass của 12V đưa vào IR2110.

Như vậy chân CCP2 (RC1) của pic có thể nối trực tiếp với chân Q1, và 1 chân khác của pic (RC0) sẽ kick cho Q4 luôn dẫn dòng. Khi theo chiều ngược lại thì đảo lại RC1 cho Q3 và RC0 cho Q2.

[namqn]

Nguyên văn bởi scentoflove

Em thấy trong mạch cũa anh chân mass của cầu H nên tách ra khỏi chân mass của 12V đưa vào IR2110.

Như vậy chân CCP2 (RC1) của pic có thể nối trực tiếp với chân Q1, và 1 chân khác của pic (RC0) sẽ kick cho Q4 luôn dẫn dòng. Khi theo chiều ngược lại thì đảo lại RC1 cho Q3 và RC0 cho Q2.

Em tách ra thì hai con MOSFET phía thấp sẽ kích như thế nào? Em nói tách chân Vss và COM của IR2110 thì nghe còn hợp lý.

Kích qua IR2110 thì có thể dùng chân vi điều khiển nối trực tiếp với IR2110(mức ngưỡng logic ngõ vào của IR2110 là 3.3V).

Thân,

[falleaf]

Công ty TNHH MinhHa Technology sẽ tài trợ cho dự án một vài mạch cầu đã được thiết kế sẵn 8A cho dự án của chúng ta. (Hiện nay mới có 2 mô hình làm xong, cho nên F xin 3 mạch của anh Minh Hà, một mạch picvietnam xin giữ để làm mẫu mô hình, sắp tới anh Minh Hà gửi mạch, F sẽ gửi luôn cho các bạn.)

Trang web của công ty MinhHa, các bạn có thể tham khảo tại:

www.minhhaco.com

Trên này có rất nhiều sản phẩm về PIC.

Chúc vui

[namqn]

Mạch cầu của MinhHa đã có mạch kích chưa vậy chú F? Có thể lấy thông tin về nó được không?

Thân,

[hieuhic]

Anh namqn cho em hỏi như mạch anh đưa ra, nếu nối trực tiếp các chân điều khiển của Pic vào các chân Q1, Q2, Q3, Q4 mà không cần cách ly thì PIC có bị nhiễu không ạ ? Bởi theo kinh nghiệm của em thì nếu không cách ly sẽ dễ bị treo chip lắm anh à.

[falleaf]

em cũng chưa rõ thông tin về mạch này lắm, có thể nhờ bác Minhha cung cấp thêm thông tin. Mai em gọi điện thoại hỏi bác ý xem mạch của bác ý như thế nào, có lẽ phải cung cấp schema để mọi người biết mà lắp mạch, hoặc là bác ý cung cấp đầy đủ luôn, vì mạch đó bác MH làm cho thầy nào lâu lắm rồi, bây giờ làm lại nhưng cũng chưa test kỹ (em nghe nói là chưa test kỹ). Lần này bác MH cung cấp, thì anh em mình test dùm luôn

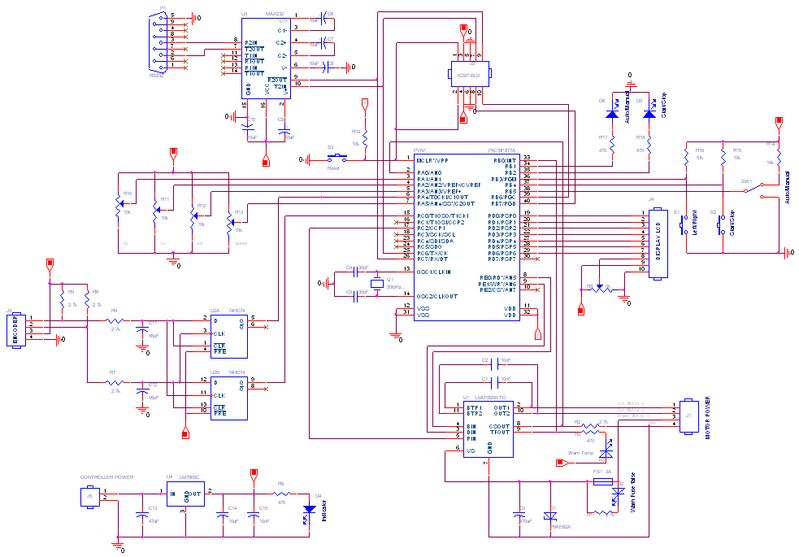

Thông báo, đã chuẩn bị chip xong. Chúng ta sẽ thiết kế mạch sử dụng PIC16LF877A để thiết kế bộ điều khiển động cơ DC và lập trình điều khiển PID trên nền 16LF877A. Đây là con PIC thông dụng, và đã nhiều người sử dụng rồi, cho nên việc hỗ trợ lập trình PIC cho dự án này sẽ trở nên đơn giản hơn là dùng một con PIC lạ hoặc dsPIC.

F sẽ gửi PIC cho những người hoàn tất mô hình thí nghiệm, mỗi người 2 con, ngoài ra kèm thêm board chipcard, một sản phẩm của picvietnam, trên đó mọi người phải tự hàn linh kiện vào để làm mạch chạy pic.

Chúc vui.

[namqn]

Nguyên văn bởi hieuhic

Anh namqn cho em hỏi như mạch anh đưa ra, nếu nối trực tiếp các chân điều khiển của Pic vào các chân Q1, Q2, Q3, Q4 mà không cần cách ly thì PIC có bị nhiễu không ạ ? Bởi theo kinh nghiệm của em thì nếu không cách ly sẽ dễ bị treo chip lắm anh à.

Dù có cách ly hay không thì vẫn tồn tại nhiễu, ở mức độ và theo cách thức khác nhau mà thôi. Với mỗi phương án chúng ta đều có cách để khắc phục hay giảm thiểu mức độ nhiễu đến mức chấp nhận được.

Thân,

[BVT_BK]

Cho Em Tham Gia Voi
Em Cung Dang Dieu Khien Dong Co Dc Vo Cap Toc Do Dung Encoder Tron
Nhung Moi Chi Dieu Khien Dong Co Bang Hai Chan Cua Con Pic6f877a Thoi
Hai Chan Bam Xung Ay Ma
Bac Nao Co The Dieu Khien Cung 1 Thoi Diem (real Time) Nhieu Dong Co Thi Giup Em Voi
Em Dang Can De Dieu Khien Vo Cap Cho Robocon
Thank You!

[falleaf]

Nguyên văn bởi falleaf

Trần Thành Thanh Tùng, 539/75 cách Mạng Tháng 8, Phường 15, Quận 10, Tp Hồ Chí Minh. (Bluepine)

Trần Hoàn, 90A/C21 Lý Thường Kiệt P14 Q10 TpHCm. (hoanf)

HO XUAN TUNG, 200 - PHUNG KHOANG - TRUNG VAN - TU LIEM - HANOI (tinhthanthep)

Phạm Phú Anh Nghỉêm 79/H4 Âu Cơ P14 Q11 Tp HCM. (scentoflove)

Chỉ mới có hai mô hình của scentoflove va tinhthanthep được cung cấp cho tới thời điểm này. Vì vậy, F sẽ gửi cho scentoflove và tinhthanthep mỗi người 2 con 16LF877A để thực hành. Phần thiết kế mạch. Nếu bạn nào tiếp tục làm mô hình thí nghiệm, cũng vẫn sẽ được gửi chip thực hành. Ngày hôm nay sẽ gửi

Chúc vui

PS. Xin lỗi, coi lại còn có mô hình của hoanf, nhưng em chưa sửa lại mô hình thì phải. Vậy sẽ gửi tất cả 3 bộ chip, mỗi bộ 2 con (để phòng cháy nổ hehehe).

Ngoài ra, nhắc nhở các bạn là chúng ta mất quá nhiều thời gian thảo luận linh tinh ngoài luồng. Làm cái gì thì dứt điểm cái đó luôn. Bây giờ không phải là lúc thảo luận về bộ điều khiển PID. Các bạn khảo sát lý thuyết PID bây giờ, có thể trao đổi sơ sơ, nhưng làm mô hình thì cứ thế là làm, và làm mạch điều khiển anh Nam đang bỏ thời gian hướng dẫn thì tập trung làm cho xong. Làm quá nhiều việc cùng một lúc không đem lại hiệu quả gì, và làm mất thời gian của rất nhiều người khác. Nếu tập trung làm, thì F nghĩ dự án này chỉ kéo dài chừng 1 tháng là xong, bây giờ kéo dài đã quá lâu rồi mà vẫn chưa làm xong mạch điều khiển. Không có mạch điều khiển thì không làm được gì cả, các bạn ngồi vẽ ra hàm truyền động cơ để làm gì, trong khi cái động cơ cũng không có.

Mọi người đọc lại những bài viết từ đầu tới giờ, để xem công việc phải làm là gì, tập trung giải quyết nhanh, đi nhanh, nhất là những người đến sau.

Chúc vui
